ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 004/2011 АО «О безопасности низковольтного оборудования».Установки ИНЕЙ предназначены для подсушки твёрдой изоляции силовых трансформаторов напряжением 110–1150 кВ с помощью вакуума и низкотемпературной ловушки парогазовой смеси.

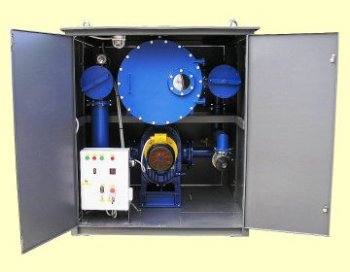

ЭТМА Иней-4 У1
Установка, состоящая из вакуумного блока БВ-500-Н на базе насоса 2ДВН-500 с низкотемпературной ловушкой вымораживания (охлаждающая смесь: двуокись углерода и ацетон или жидкий азот) и насоса предварительного разрежения АВЗ-180.
ЭТМА Иней-4М У1
Двухблочная установка, состоящая из вакуумного блока БВ-500-Н на базе насоса 2ДВН-500 с низкотемпературной ловушкой вымораживания и блока предварительного разрежения с насосом АВЗ-180 (БПР или БВ-1) с системой его охлаждения в летнее время и разогрева в зимнее время.
ЭТМА Иней-4.1 У1, ЭТМА Иней-4.1М У1, ЭТМА Иней-4.2 У1, ЭТМА Иней-4.2М У1
Установки, состоящие из вакуумного блока БВ-500(-70) на базе насоса 2ДВН-500 с низкотемпературной ловушкой вымораживания на базе автономного холодильного агрегата и насоса предварительного разрежения АВЗ-180 (или блока БПР-1-1×180 или двух насосов АВЗ-90 или блока БПР-1-2×90). Установки со значительно большей поверхностью вымораживания не требующие расходных материалов (двуокись углерода, ацетон, жидкого азота), что значительно сокращает затраты и время при выполнении сушки твёрдой изоляции трансформаторов.
ЭТМА Иней 4-500-1×90(-70) У1
Установка, состоящая из вакуумного блока БВ-500(-70) на базе насоса 2ДВН-500 с низкотемпературной ловушкой вымораживания на базе автономного холодильного агрегата и насоса предварительного разрежения АВЗ-90. Установка со значительно большей поверхностью вымораживания не требует расходных материалов (двуокись углерода, ацетон, жидкий азот), что значительно сокращает затраты и время при выполнении сушки твёрдой изоляции трансформаторов.
ЭТМА Иней 6-500-1×90(-70) У1
Двухблочная установка, состоящая из вакуумного блока БВ-500(-70) на базе насоса 2ДВН-500 с низкотемпературной ловушкой вымораживания на базе автономного холодильного агрегата и блока предварительного разрежения с насосом АВЗ-90 (ЭТМА БПР-1-1×90) с системой его охлаждения в летнее время и разогрева в зимнее время. Установка со значительно большей поверхностью вымораживания, не требует расходных материалов (двуокись углерода, ацетон, жидкий азот), что значительно сокращает затраты и время при выполнении сушки твёрдой изоляции трансформаторов.
ЭТМА Иней 7-550-1×150(-70) У1
Установка, состоящая из вакуумной системы или насоса предварительного разрежения производства ЕС и низкотемпературной ловушки вымораживания на базе автономного холодильного агрегата. Низкотемпературная ловушка с большей поверхностью вымораживания, не требующая расходных материалов (двуокись углерода, ацетон, жидкий азот), что значительно сокращает затраты и время при сушке твёрдой изоляции. Вакуумная система не требует системы охлаждения и работает в автономном режиме; система обеспечивает автоматическое включение насоса Рутса при давлении 34 мм рт. ст. Установка с меньшими габаритными размерами и массой, практически отсутствует вибрация, незначительный уровень шума.

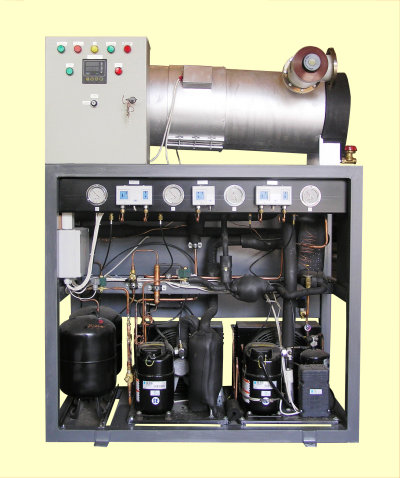

Блок вакуумный ЭТМА БВ-0(-70) У1
Вакуумный блок, состоящий из ловушки вымораживания и автономного холодильного агрегата, обеспечивающего температуру на поверхности вымораживания минус 70°С (не требует расходных материалов: сухого льда и ацетона). Оборудование размещено в металлическом контейнере. Размораживание ловушки и сбор влаги осуществляется без вскрытия фланцевых соединений. Блок используется как дополнительное оборудование к существующим установкам серии «ЭТМА Иней».
Блок вакуумный ЭТМА БВ-500(-70) У1
Вакуумный блок, состоящий из вакуумного насоса 2ДВН-500 и ловушки вымораживания. Ловушка вымораживания на базе автономного холодильного агрегата, обеспечивающего температуру на поверхности вымораживания минус 70°С (не требует расходных материалов: сухого льда и ацетона). Оборудование размещено в металлическом контейнере. Размораживание ловушки и сбор влаги осуществляется без вскрытия фланцевых соединений.
Блок вакуумный ЭТМА БВ-500-Н У1
Вакуумный блок, состоящий из вакуумного насоса 2ДВН-500 и низкотемпературной ловушки вымораживания. Для получения в ловушке вымораживания температуры минус 70 °С необходимо применение хладагентов. Охлаждающая смесь: двуокись углерода и ацетон или жидкий азот.
Блок вакуумный ЭТМА БВ-1 У1
Блок предварительного разрежения на базе вакуумного насоса АВЗ-180 (Q=180 л/с, Рост=6,7×10-3 мм рт. ст.). Размещение оборудования в металлическом контейнере, вакуумный насос оснащён системой охлаждения в летнее время и разогрева в зимнее время. Применяется в комплекте с установкой ЭТМА УВМ-5М У1 или автономно.
Блоки вакуумные ЭТМА БПР
Блоки предварительного разрежения на базе вакуумного насоса АВЗ с быстротой откачки от 90 до 180 л/с, созданием остаточного давления до Рост=0,67×10-3 мм рт. ст. Размещение вакуумных насосов в металлическом контейнере. Вакуумные насосы оборудованы системой охлаждения в летнее время и разогрева в зимнее время. Система разогрева и охлаждения имеет больший объём охлаждающей жидкости.
Блоки применяется в комплекте с установками ЭТМА УВМ 10-10М У1, ЭТМА УВМ-12Б, ЭТМА УВМ-14Б, установками серии «ЭТМА Иней» или автономно.
