ЭТМА БВ-1 У1
Блок вакуумный
Блок вакуумный ЭТМА БВ-1 У1 предназначен для откачки парогазовых смесей и других неагрессивных газов, предварительно очищенных от капельной влаги и механических примесей, из баков электрических аппаратов и герметичных вакуумных систем большого объема.
Блок вакуумный ЭТМА БВ-1 У1 снабжен системой охлаждения и разогрева агрегата вакуумного АВЗ-180. Используется при электрическом монтаже, ремонте и эксплуатации трансформаторов и других аппаратов и вакуумных систем, баки которых выдерживают давление 26 Па.
Блок вакуумный ЭТМА БВ-1 У1 изготавливается по ТУ У 34.04624312.022-2000. Имеет сертификат соответствия в системе сертификации УкрСЕПРО Украины. Сертифицирован на соответствие требованиям «Технического регламента о безопасности машин и оборудования», утверждённого Постановлением Правительства РФ № 753 от 15.09.2009 г. Имеет декларацию о соответствии требованиям технических регламентов Таможенного союза (ЕАС) ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 004/2011 «О безопасности низковольтного оборудования».
- Вид климатического исполнения — У1 по ГОСТ 15150-69.
- Средний срок службы — не менее 10 лет, гарантийный срок — 1 год.
- Обслуживающий персонал — 1 человек.
- Экобезопасность — по ГОСТ 12.1.005-88.
- Пожаробезопасность — по ГОСТ 12.1.004-91.
- Электробезопасность — по ГОСТ 12.2.007.0-75.
Технические характеристики
Основные технические характеристики блока ЭТМА БВ-1 У1 приведены в таблице.
Таблица
| Наименование параметра | Значение параметра |
|
| 1 | Быстрота действия (производительность) в диапазоне давлений от атмосферного до 0,26 кПа (2 мм.рт.ст.), л/с | 180 |
| 2 | Предельное остаточное давление, кПа (мм.рт.ст.), не более: - полное без газобалласта - полное с газобалластом |
6,7x10-3(5x10-2) 0,4 (3) |
| 3 | Мощность двигателя агрегата вакуумного золотникового АВЗ-180, кВт | 15 |
| 4 | Потребляемая мощность, кВт, не более | 25 |
| 5 | Жидкость для принудительного обогрева или охлаждения | масло трансформаторное |
| 6 | Рабочая жидкость | масло вакуумное ВМ1 (ВМ4) |
| 7 | Напряжение питания трехфазной сети переменного тока частотой 50 Гц, В | 380 +10% -15% |
| 8 | Габаритные размеры, мм, не более: - длина - ширина - высота |
1680 1070 1490 |
| 9 | Масса, кг, не более | 2300 |
Особенности конструкции

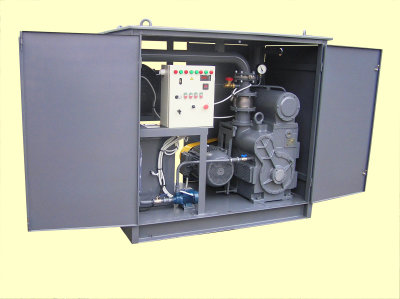

Блок вакуумный ЭТМА БВ-1 У1 представляет собой контейнер, внутри которого смонтировано следующее оборудование: агрегат вакуумный золотниковый АВЗ-180, система охлаждения и система разогрева. Рама, на которой смонтировано данное оборудование, выполнена так, что гасит возникающие при работе агрегата вибрации.
