ЭТМА БВ-500-Н У1
Блок вакуумный
Блок вакуумный ЭТМА БВ-500-Н У1 предназначен для подсушки твёрдой изоляции силовых трансформаторов напряжением 110–1150 кВ с помощью вакуума и низкотемпературной ловушки парогазовой смеси.
Блок вакуумный ЭТМА БВ-500-Н У1 используется при монтаже, ремонте и эксплуатации трансформаторов, баки которых выдерживают давление 26 Па. Блок вакуумный ЭТМА БВ-500-Н У1 может быть использован для вакуумирования баков электрических аппаратов и герметичных вакуумных систем большого объёма.
Блок вакуумный ЭТМА БВ-500-Н У1 изготавливается по ТУ У 34.04624312.011-97. Имеет сертификат соответствия в системе сертификации УкрСЕПРО Украины. Сертифицирован на соответствие требованиям «Технического регламента о безопасности машин и оборудования», утверждённого Постановлением Правительства РФ № 753 от 15.09.2009 г. Имеет декларацию о соответствии требованиям технических регламентов Таможенного союза (ЕАС) ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 004/2011 «О безопасности низковольтного оборудования».
- Вид климатического исполнения — У1 по ГОСТ 15150-69.
- Средний срок службы — не менее 10 лет, гарантийный срок — 1 год.
- Обслуживающий персонал — 1 человек.
- Экобезопасность — по ГОСТ 12.1.005-88.
- Пожаробезопасность — по ГОСТ 12.1.004-91.
- Электробезопасность — по ГОСТ 12.2.007.0-75.
Технические характеристики
Основные технические характеристики блока вакуумного ЭТМА БВ-500-Н У1 приведены в таблице.
Таблица
| Наименование параметра | Значение параметра |
|
| 1 | Быстрота откачки парогазовой смеси из бака трансформатора при остаточном давлении в нём 26–400 Па, м3/с, не менее | 0,50 |
| 2 | Остаточное давление в установке при закрытом входном вентиле, Па, не более | 3,3 |
| 3 | Температура поверхности конденсации водяных паров, °С, не более | минус 70 |
| 4 | Охлаждающая смесь: - двуокись углерода твёрдая ГОСТ 12162-77 - ацетон технический ГОСТ 2768-84 |
см. примечание * |
| 5 | Максимальная потребляемая мощность, кВ | 25 |
| 6 | Напряжение питания трёхфазной сети переменного тока частотой 50 Гц, В | 380 |
| 7 | Габаритные размеры, мм, не более: - длина - ширина - высота |
1600 1500 1850 |
| 8 | Масса блока БВ-500-Н У1, кг, не более | 2000 |
* Расход двуокиси углерода зависит от степени увлажнения трансформатора, его температуры и температуры окружающей среды.
Особенности конструкции

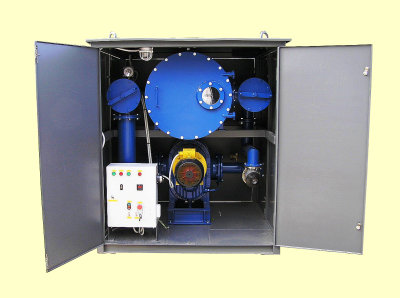

Блок вакуумный ЭТМА БВ-500-Н У1 выполнен в виде металлического контейнера, внутри которого смонтировано оборудование (вакуумный насос 2ДВН-500, низкотемпературная ловушка парогазовой смеси, вакуумная система трубопроводов с вентилями, приборами контроля, шкаф управления).
