Установки ЭТМА Иней-4.1 У1, ЭТМА Иней-4.1М У1, ЭТМА Иней-4.2 У1, ЭТМА Иней-4.2М У1
Назначение
Установки ЭТМА Иней-4.1 У1, ЭТМА Иней-4.1М У1, ЭТМА Иней-4.2 У1, ЭТМА Иней-4.2М У1 предназначены для термовакуумной сушки твёрдой изоляции силовых трансформаторов и реакторов напряжением 110–1150 кВ.
Применение
Установки ЭТМА Иней-4.1 У1, ЭТМА Иней-4.1М У1, ЭТМА Иней-4.2 У1, ЭТМА Иней-4.2М У1 используются при монтаже, ремонте и эксплуатации трансформаторов, баки которых выдерживают давление 26 Па. Установки ЭТМА Иней-4.1 У1, ЭТМА Иней-4.1М У1, ЭТМА Иней-4.2 У1, ЭТМА Иней-4.2М У1 могут быть использованы для вакуумирования баков электрических аппаратов и герметичных вакуумных систем большого объёма (например, при сушке и регенерации твёрдой изоляции методом разбрызгивания).
Условия эксплуатации, сертификация
Установки ЭТМА Иней-4.1 У1, ЭТМА Иней-4.1М У1, ЭТМА Иней-4.2 У1, ЭТМА Иней-4.2М У1 изготавливаются по ТУ У 34.04624312.011-97. Имеют сертификат соответствия в системе сертификации УкрСЕПРО Украины. Сертифицированы на соответствие требованиям «Технического регламента о безопасности машин и оборудования», утверждённого Постановлением Правительства РФ № 753 от 15.09.2009 г. Имеют декларацию о соответствии требованиям технических регламентов Таможенного союза (ЕАС) ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 004/2011 «О безопасности низковольтного оборудования».
- Вид климатического исполнения — У1 по ГОСТ 15150-69.
- Средний срок службы — не менее 10 лет, гарантийный срок — 1 год.
- Обслуживающий персонал — 1 человек.
- Экобезопасность — по ГОСТ 12.1.005-88.
- Пожаробезопасность — по ГОСТ 12.1.004-91.
- Электробезопасность — по ГОСТ 12.2.007.0-75.
Состав, особенности конструкции
Состав установок приведен в табл. 1.
Таблица 1
|
Тип установки |
Состав (блоки, насосы) |
|||||||
|
БВ-500(-70) |
БПР-1-1х180 |
БПР-1-2х90 |
АВЗ-180 |
2хАВЗ-90 |
||||
|
1 |
«ЭТМА Иней-4.1 У1» |
+ |
|
|
+ |
|
||
|
2 |
«ЭТМА Иней-4.1М У1» |
+ |
+ |
|
|
|
||
|
3 |
«ЭТМА Иней-4.2 У1» |
+ |
|
|
|
+ |
||
|
4 |
«ЭТМА Иней-4.2М У1» |
+ |
|
+ |
|
|
||
Блок БВ-500 (-70)
Блок БПР-1-1×180

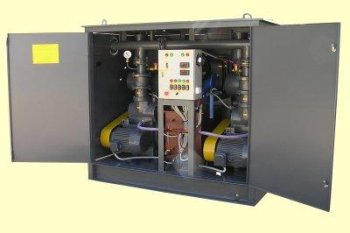

Блок БПР-1-2×90
Насос АВЗ-180 (АВЗ-90)
Установки ЭТМА Иней-4.1 У1, ЭТМА Иней-4.1М У1, ЭТМА Иней-4.2 У1, ЭТМА Иней-4.2М У1 состоят из блока вакуумного типа БВ-500(-70) и блока предварительного разрежения или вакуумных насосов предварительного разрежения в соответствии с табл.1.
Работа установки заключается в следующем:
- включается автономная холодильная установка блока БВ-500(-70);
- с использованием блоков БПР или насосов предварительного разрежения АВЗ в трансформаторе создаётся остаточное давление не более 400 Па;
- далее включается в работу блок БВ-500(-70) и производится сушка твёрдой изоляции до достижения в баке трансформатора давления не более 26 Па и количества выделенной влаги за сутки не более 500 грамм.
Блок вакуумный БВ-500(-70) выполнен в виде металлического контейнера, внутри которого смонтировано оборудование (вакуумный насос 2ДВН-500, низкотемпературная ловушка парогазовой смеси, вакуумная система трубопроводов с вентилями, сильфонными компенсаторами, приборами контроля, шкаф управления). Отличительной особенностью блока является то, что для получения температуры ниже минус 70°С на поверхности вымораживания охладителя используется автономное холодильное оборудование. При этом нет необходимости применения расходных материалов, а именно: хладагентов (сухого льда, жидкого азота) и ацетона. Также в охладителе блока увеличена площадь поверхности вымораживания охладителя до 6,1 м2 (против 1,35 м2 в установках «ЭТМА Иней-4 У1»). Специальная спирально-витковая конструкция поверхности вымораживания обеспечивает увеличение её площади на протяжении времени сушки твёрдой изоляции. Такая конструкция охладителя обеспечивает сокращение времени сушки твёрдой изоляции не менее чем на 20%. Размораживание охладителя производится путём переключения компрессора в режим теплового насоса без вскрытия фланцевых соединений корпуса, время размораживания — не более 1 часа.
Блок БПР представляет собой металлический контейнер с бетонным основанием, внутри которого установлены вакуумный насос АВЗ-180 (2хАВЗ-90) со стационарной системой охлаждения насоса и нагрева его при работе в зимнее время, вакуумная система трубопроводов, вентиль, обратный клапан, сильфонный компенсатор, приборы контроля, шкаф управления. Установка насосов АВЗ-180 или двух насосов АВЗ-90 на бетонном основании значительно снижает вибрацию блока в процессе его эксплуатации. В рабочем состоянии блок вакуумный БВ-500(-70) соединяется с блоками БПР гибким вакуумпроводом Ду 100 мм. Применение блока предварительного разрежения БПР-1-2х90 даёт возможность резервирования насосов предварительного разрежения за счёт использования только одного из них при выходе на режим собственно сушки твёрдой изоляции трансформаторов.
