ЭТМА Иней 7-550-1х150(-70) У1
Установка для обработки твёрдой изоляции силовых трансформаторов

Назначение

Установка ЭТМА Иней-7 У1 (полное обозначение ЭТМА Иней-7-550-1х150 (-70) У1) предназначена для термовакуумной сушки твердой изоляции силовых трансформаторов и реакторов напряжением 110-1150 кВ.

Применение

Установка ЭТМА Иней-7 У1 используется при монтаже, ремонте и эксплуатации трансформаторов и других маслонаполненных аппаратов, баки которых выдерживают давление 26 Па. Установка может быть использована для вакуумирования баков электрических аппаратов и герметичных вакуумных систем большого объема (например, при сушке и регенерации твёрдой изоляции трансформаторов методом разбрызгивания).

Условия эксплуатации, сертификация

Установка ЭТМА Иней-7 У1 изготавливается по ТУ У 34.04624312.011-97. Имеет сертификат соответствия в системе сертификации УкрСЕПРО Украины. Сертифицирована на соответствие требованиям «Технического регламента о безопасности машин и оборудования», утверждённого Постановлением Правительства РФ № 753 от 15.09.2009 г. Имеет  декларацию о соответствии требованиям технических регламентов Таможенного союза (ЕАС) ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 004/2011 «О безопасности низковольтного оборудования».

• Вид климатического исполнения – У1 по ГОСТ 15150-69.
• Средний срок службы – не менее 10 лет, гарантийный срок – 1 год.
• Обслуживающий персонал – 1 человек.
• Экобезопасность – по ГОСТ 12.1.005-88.
• Пожаробезопасность – по ГОСТ 12.1.004-91.
• Электробезопасность – по ГОСТ 12.2.007.0-75.

Комплект поставки

Комплект поставки установки приведен в табл. 1

Таблица 1

Состав

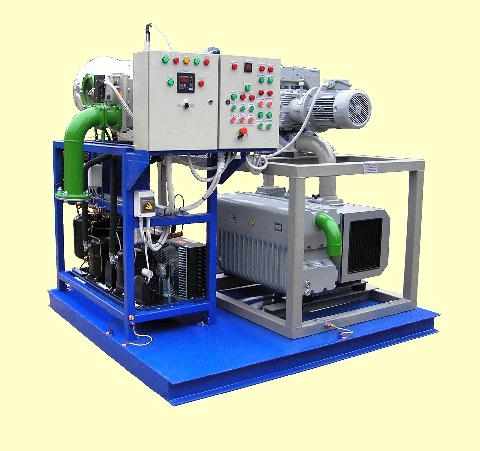

Установка ЭТМА Иней-7 У1 выполнена в виде металлического контейнера, внутри которого смонтировано оборудование: вакуумная система, ловушка вымораживания с автономным холодильным агрегатом, запорная арматура, трубопроводы, шкаф управления, приборы контроля и сигнализации.

Особенности конструкции

1. Вакуумная система

   В установке ЭТМА Иней-7 У1 используется вакуумная система или насос предварительного разрежения производства ЕС. В вакуумной системе производства ЕС насос Рутса имеет байпасную систему, которая обеспечивает автоматическое включение его после достижения давления в ловушке вымораживания 45 mbar (4,5 кПа).

   Вакуумные насосы имеют пониженный уровень шума и вибрации. Насосы не требуют специальной системы охлаждения, которая обязательна для аналогов отечественного производства.

2. Ловушка вымораживания

   Установка комплектуется ловушкой вымораживания, которая:
   • исключает применение хладагентов;
   • обеспечивает защиту вакуумных насосов от влаги;
   • за счёт увеличенной поверхности вымораживания обеспечивает более эффективный процесс сушки твёрдой изоляции.

   Для получения температуры ниже минус 70°С на поверхности вымораживания ловушки используется автономное холодильное оборудование. При этом нет необходимости применения расходных материалов, а именно: хладагентов (сухого льда, жидкого азота) и ацетона. Также в охладителе увеличена площадь поверхности вымораживания охладителя до 6,1 м² (в установках серии «ЭТМА Иней-4» и других - 1,35 м²).

   Специальная спирально-витковая конструкция поверхности вымораживания обеспечивает увеличение её площади на протяжении времени сушки твёрдой изоляции. Такая конструкция ловушки вымораживания обеспечивает сокращение времени сушки твёрдой изоляции не менее чем на 20%. Размораживание охладителя производится путём переключения компрессора в режим теплового насоса без вскрытия фланцевых соединений корпуса, время размораживания - не более 1 часа.

   Экономия затрат только вследствие исключения использования (приобретения, транспортирования и хранения) расходных материалов на сушку одного трансформатора составляет порядка 2 тыс. долл. США. Полная экономия затрат на сушку одного трансформатора составляет 4÷5 тыс. долл. США.

3. Другие особенности

   Металлический контейнер утеплён. Имеется система отопления для предварительного разогрева составных частей установки перед использованием в зимнее время.

Краткое описание работы

Установка ЭТМА Иней-7 У1 подключается к трансформатору вакуумпроводом.

Включается система охлаждения ловушки вымораживания, и после достижения температуры в ловушке не более минус 70°С (приблизительно через 25÷30 мин), включается в работу вакуумная система.

При включении вакуумной системы автоматически включается насос предварительного разрежения. При достижении давления в ловушке вымораживания 4,5 кПа (34 мм  рт. ст.) автоматически включается насос Рутса.

Необходимо отметить, что использование байпасной системы исключает наличие дополнительных вентилей в цепи откачки и, следовательно, увеличивает надёжность установки, а также исключает манипуляцию вентилями в процессе выхода установки на режим сушки. Запуск насоса Рутса при давлении 34 мм рт. ст. не менее чем в два раза сокращает время выхода установки на режим сушки (например, при использовании вакуумных насосов отечественного производства 2ДВН-500 давление его запуска составляет не более 5 мм рт. ст.).

В процессе сушки через каждые 24 часа производиться размораживание охладителя путём переключения компрессора в режим теплового насоса без вскрытия фланцевых соединений корпуса. Время размораживания - не более 1 часа.

Критерии окончания сушки - в соответствии с действующей нормативной документацией.

Характеристики установки

Характеристики установки приведены в табл. 2.

Таблица 2

 Примечания:
1) параметр может изменяться в зависимости от комплектации вакуумной системы;
2) масса установки в открытом исполнении;
3) масса установки в контейнере.
