ЭТМА МЦУ–7 У1

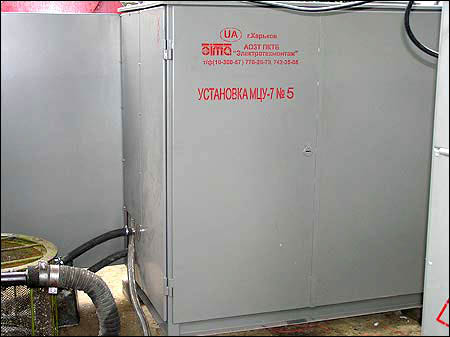

Установка маслоочистительная цеолитовая
Установка маслоочистительная цеолитовая ЭТМА МЦУ-7 У1 предназначена для очистки от механических примесей, влаги и частичной регенерации минерального и синтетического трансформаторных масел.
Установка маслоочистительная цеолитовая ЭТМА МЦУ-7 У1 используется при монтаже, ремонте и эксплуатации маслонаполненного высоковольтного оборудования (силовых трансформаторов, высоковольтных выключателей и др.).
Установка цеолитовая ЭТМА МЦУ-7 У1 изготавливается по ТУ У 29.2-21189148-002-2001. Имеет сертификат соответствия в системе сертификации УкрСЕПРО Украины. Сертифицирована на соответствие требованиям «Технического регламента о безопасности машин и оборудования», утверждённого Постановлением Правительства РФ № 753 от 15.09.2009 г. Имеет декларацию о соответствии требованиям технических регламентов Таможенного союза (ЕАС) ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 004/2011 «О безопасности низковольтного оборудования».
- Вид климатического исполнения — У1 по ГОСТ 15150-69.
- Средний срок службы — не менее 10 лет, гарантийный срок — 1 год.
- Обслуживающий персонал — 1 человек.
- Экобезопасность — по ГОСТ 12.1.005-88.
- Пожаробезопасность — по ГОСТ 12.1.004-91.
- Электробезопасность — по ГОСТ 12.2.007.0-75.
Технические характеристики
Основные технические характеристики установки ЭТМА МЦУ-7 У1 приведены в таблице.
Таблица
| Наименование параметра | Значение параметра |
|
| 1 | Производительность, м3/ч, не менее: - в режиме сушки и фильтрации - в режиме регенерации и фильтрации - в режиме прогрева |
1,5 1,5 3,6 |
| 2 1 | Параметры обработанного масла: - массовое влагосодержание, г/т, за один цикл, не более - содержание механических примесей, г/т, не более - тонкость фильтрации, мкм - класс чистоты по ГОСТ 17216, не хуже - кислотное число, мг КОН/г масла, не более - тангенс угла диэлектрических потерь при 90°С, не более - пробивное напряжение, кВ, не менее |
10 10 5…20 2 11 0,02-0,05 1,5 3 65 |
| 3 | Максимальная температура масла на выходе в режиме нагрева, °С, не более | 85 |
| 4 | Сорбент: - цеолит NaA 4, кол. адсорберов х кол. сорбента в кг - силикагель, кол. адсорберов х кол. сорбента в кг - влагоёмкость сорбента, %, не менее |
1х35 1х35 10 |
| 5 | Давление на выходе, кг/см2, не менее | 4,0 |
| 6 | Возможность регенерации адсорбента без его выгрузки | да 5 |
| 7 | Удельная поверхностная мощность маслонагреревателя, Вт/см2, не более | 1,15 |
| 8 | Мощность маслонагревателя, кВт | 30 (60) |
| 9 | Максимальная потребляемая мощность, кВт | 35 (65) |
| 10 | Напряжение питания трёхфазной сети переменного тока частотой 50Гц, В | 380 +10% -15% |
| 11 | Габаритные размеры, мм, не более | 1660х1060х1670 |
| 12 | Масса, кг, не более | 860 |
1 При массовом влагосодержании исходного масла не более 50 г/т. При более низких показателях исходного масла обработку следует вести в течение нескольких циклов.
2 По тонкости фильтрации установка поставляется по требованию заказчика.
3 Достигаемое значение тангенса угла диэлектрических потерь зависит от производительности установки и от требований нормативной документации к трансформаторному маслу для соответствующего класса напряжения маслонаполненного оборудования.
4 Адсорбер установки комплектовать цеолитом CaYs, при этом установка может использоваться и для частичной регенерации масла.
5 Регенерация адсорбента в адсорбере возможна при установленных в адсорбере электродах с дополнительной комплектацией блоком ЭТМА БРПС.
Особенности конструкции

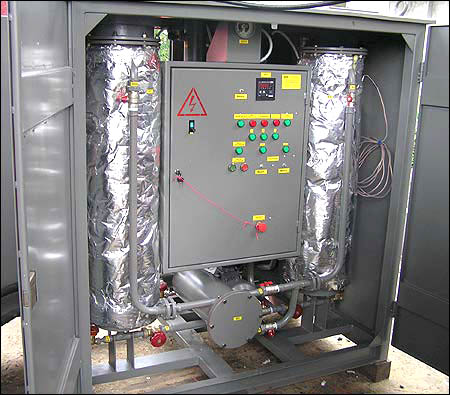

Установка ЭТМА МЦУ-7 У1 выполнена в виде металлического каркаса, на котором смонтировано оборудование: насос, два адсорбера, маслонагреватель, фильтр грубой очистки, два фильтра предварительной и фильтр тонкой очистки. С целью защиты от внешних воздействующих факторов и удобства эксплуатации установка имеет металлический вагон, обеспечивающий максимальный доступ к аппаратам.
Конструкция маслонагревателя исключает перегрев и термическое разложение масла. Автоматически поддерживается заданная температура масла.
Установка может обработать 400 тонн свежего масла с массовым влагосодержанием не более 50 г/т (при этом сорбент должен быть сухим). Наличие двух независимых адсорберов позволяет применять в них различные сорбенты (цеолит и силикагель) повышенной влагоемкости. Предусмотрена возможность как последовательной, так и параллельной работы адсорберов. Конструкция установки позволяет регенерировать сорбент в одном из адсорберов, продолжая обработку масла другим адсорбером, не разбирая схемы установки. Используется сорбент повышенной влагоемкости.
Регенерация сорбента осуществляется подключением адсорбера к блоку регенерации и подготовке сорбента (ЭТМА БРПС) с высокочастотной сушки, что значительно ускоряет процесс регенерации, исключает подгорание сорбента и значительно снижает энергоемкость установки.
Трехступенчатая система фильтров гарантирует высокую степень очистки масла от механических примесей и позволяет обработать не менее 400 тонн свежего масла до регенерации или замены фильтроэлементов. С каждой установкой поставляется дополнительный комплект фильтроэлементов.
Система защит и автоматики предусматривает автоматическое отключение установки при отсутствии электропитания, потока масла и других аварийных или ненормативных ситуациях.
