ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 004/2011 АО «О безопасности низковольтного оборудования».Установки УВМ для термовакуумной обработки трансформаторного, кабельного, турбинного, индустриального и других масел с целью удаления газов, воды и механических примесей. Используются при монтаже, ремонте, эксплуатации маслонаполненного высоковольтного оборудования как герметичного, так и негерметичного исполнения напряжением до 1150 кВ включительно (силовые трансформаторы, высоковольтные выключатели и др.) и турбин.
Установка, технологическая часть которой размещена в контейнере. Двухкаскадная вакуумная камера. Оригинальные герметичные масляные насосы ЦГЭ. Предусмотрено место для оператора.
Производительность в режиме:
- дегазации (азотирования), сушки и фильтрации не менее 6 м3/ч;
- в режиме нагрева и фильтрации не менее 12 м3/ч.
Мощность ленточного нагревателя 160 кВт, фильтры ЭФМГ (объёмный синтетический материал). Давление на выходе не менее 0,4 МПа. Параметры масла после обработки: газосодержание не более 0,1%; массовое содержание воды не более 0,001% (10 г/т); класс чистоты по ГОСТ 17216 не хуже 9 (тонкость фильтрации 5 мкм); массовое содержание механических примесей не более 10 г/т.
По дополнительному заказу:
- для работы системы «oil spray» производительность в режиме нагрева и фильтрации не менее 25 м3/ч ;
- нагреватель мощностью 200, 240 кВ;
- счётчик расхода жидкости;
- система «oil spray»;
- маслопроводы (из МБС резины или гибкие из нержавеющей стали);
- кабель питания;
- система автоматического поддержания уровня масла в вакуумной камере (САПУВК);
- фильтры ФЭП (фторопласт-4);
- утеплённый вагон.
Установка по назначению, конструкции, характеристикам и параметрам масла после обработки аналогична установке ЭТМА УВМ 10-10 У1. Двухкаскадная вакуумная камера. Оригинальные герметичные масляные насосы ЦГЭ. Имеет дополнительный отсек для хранения шлангов, силового кабеля и другой технологической оснастки.
По дополнительному заказу:
- для работы системы «oil spray» производительность в режиме нагрева и фильтрации не менее 25 м3/ч ;
- нагреватель мощностью 200, 240 кВ;
- счётчик расхода жидкости;
- система «oil spray»;
- маслопроводы (из МБС резины или гибкие из нержавеющей стали);
- кабель питания;
- система автоматического поддержания уровня масла в вакуумной камере (САПУВК);
- фильтры ФЭП (фторопласт-4);
- утеплённый вагон.
ЭТМА УВМ 10-10А У1
Установка в утеплённом контейнере по назначению, характеристикам и параметрам масла после обработки аналогична установке ЭТМА УВМ 10-10 У1 с производительностью в режиме нагрева и фильтрации не менее 25 м3/ч. Двухкаскадная вакуумная камера. Оригинальные герметичные масляные насосы ЦГЭ. Установка работает в ручном, полуавтоматическом и автоматическом режимах. Управление установкой осуществляется через программируемый контроллер. Схемная визуализация и визуализация управления на терминале.
Исполнения установки:
- Исполнение А2 — с сенсорной панелью управления (монохромный терминал);
- Исполнение А3 — с сенсорной панелью управления (цветной терминал).
По дополнительному заказу:
- нагреватель мощностью 200, 240 кВт;
- система «oil spray»;
- маслопроводы (из МБС резины или гибкие из нержавеющей стали);
- кабель питания;
- фильтры ФЭП (фторопласт-4);
- дополнительный отсек для хранения шлангов, силового кабеля и другой технологической оснастки.
ЭТМА УВМ 10-3 У1
Установка, технологическая часть которой размещена в контейнере. Двухкаскадная вакуумная камера. Оригинальные герметичные масляные насосы ЦГЭ. Предусмотрено место для оператора. Производительность в режиме дегазации (азотирования), сушки и фильтрации не менее 3 м3/ч, в режиме нагрева и фильтрации не менее 8 м3/ч. Мощность ленточного нагревателя 90 кВт. Давление на выходе не менее 0,4 МПа.
Параметры масла после обработки аналогичны установке ЭТМА УВМ 10-10 У1.
По дополнительному заказу:
- нагреватель мощностью 120 кВт;
- счётчик расхода жидкости;
- маслопроводы (из МБС резины или гибкие из нержавеющей стали);
- кабель питания;
- система автоматического поддержания уровня масла в вакуумной камере (САПУВК);
- фильтры ФЭП (фторопласт-4);
- утеплённый вагон.
ЭТМА УВМ 11-3/8 У1
Установка по назначению, конструкции, характеристикам и параметрам масла после обработки аналогична установке ЭТМА УВМ 10-3 У1.
Дополнительный вакуумный насос обеспечивает одновременно обработку (сушку, дегазацию и фильтрацию) трансформаторного масла и вакуумирование бака трансформатора с быстротой откачки 0,1 м3/с (100 л/с).
ЭТМА УВМ 10-3А У1
Установка по назначению, конструкции, характеристикам и параметрам масла после обработки аналогична установке ЭТМА УВМ 10-3 У1. Двухкаскадная вакуумная камера. Оригинальные герметичные масляные насосы ЦГЭ. Установка работает в ручном, полуавтоматическом и автоматическом режимах. Управление установкой осуществляется через программируемый контроллер. Схемная визуализация и визуализация управления на терминале.
Исполнения установки:
- Исполнение А2 — с сенсорной панелью управления (монохромный терминал);
- Исполнение А3 — с сенсорной панелью управления (цветной терминал).
По дополнительному заказу:
- нагреватель мощностью 120 кВт;
- маслопроводы (из МБС резины или гибкие из нержавеющей стали);
- кабель питания;
- фильтры ФЭП (фторопласт-4).

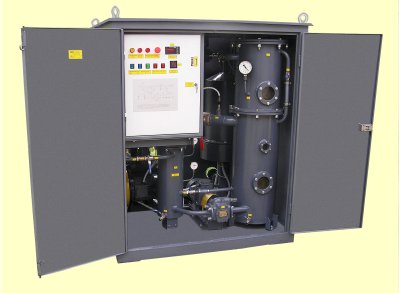

ЭТМА УВМ 10-1,8 У1
Установка, технологическая часть которой размещена в контейнере. Двухкаскадная вакуумная камера. Счётчик расхода жидкости. Производительность в режиме дегазации, азотирования, сушки и фильтрации не менее 1,8 м3/ч. Мощность ленточного маслонагревателя 25÷36 кВт (по требованию Заказчика). Давление на выходе 0,4÷0,6 МПа. Параметры масла после обработки аналогичны установке ЭТМА УВМ 10-10 У1.
По дополнительному заказу:
- система автоматического поддержания уровня масла в вакуумной камере (САПУВК);
- изготовление установки в автоматическом режиме работы;
- маслопроводы (из МБС резины или гибкие из нержавеющей стали);
- кабель питания;
- фильтры ФЭП (фторопласт-4).
ЭТМА УВМ 10-1,2 У1
Установка, технологическая часть которой размещена в контейнере. Двухкаскадная вакуумная камера. Счётчик расхода жидкости. Производительность в режиме дегазации, азотирования, сушки и фильтрации 1,2 м3/ч. Мощность ленточного маслонагревателя 15÷30 кВт (по требованию Заказчика). Давление на выходе 0,4÷0,6 МПа (4÷6 кгс/см2). Параметры масла после обработки аналогичны установке ЭТМА УВМ 10-10 У1.
По дополнительному заказу:
- система автоматического поддержания уровня масла в вакуумной камере (САПУВК);
- изготовление установки в автоматическом режиме работы;
- маслопроводы (из МБС резины или гибкие из нержавеющей стали);
- кабель питания;
- фильтры ФЭП (фторопласт-4).
ЭТМА УВМ 10-0,8 У1
Установка, технологическая часть которой размещена в контейнере. Двухкаскадная вакуумная камера. Счётчик расхода жидкости. Производительность в режиме дегазации, азотирования, сушки и фильтрации не менее 0,8 м3/ч. Мощность ленточного маслонагревателя 12÷24 кВт (по требованию Заказчика). Давление на выходе 0,4÷0,6 МПа. Параметры масла после обработки аналогичны установке ЭТМА УВМ 10-10 У1.
По дополнительному заказу:
- система автоматического поддержания уровня масла в вакуумной камере (САПУВК);
- изготовление установки в автоматическом режиме работы;
- маслопроводы (из МБС резины или гибкие из нержавеющей стали);
- кабель питания;
- фильтры ФЭП (фторопласт-4).
ЭТМА УВМ 10-0,4 У1
Установка по назначению и параметрам аналогична установке ЭТМА УВМ 10-0,8 У1, но производительностью 0,4 м3/ч. Двухкаскадная вакуумная камера. Счётчик расхода жидкости. Мощность маслонагревателя 6÷12 кВт.
По дополнительному заказу:
- система автоматического поддержания уровня масла в вакуумной камере (САПУВК);
- изготовление установки в автоматическом режиме работы;
- маслопроводы (из МБС резины или гибкие из нержавеющей стали);
- кабель питания;
- фильтры ФЭП (фторопласт-4).
ЭТМА УВМ 10-0,2 У1
Установка, технологическая часть которой размещена в металлическом контейнере, контейнер на колёсах. Двухкаскадная вакуумная камера. Счётчик расхода жидкости. Производительность в режиме дегазации, азотирования, сушки и фильтрации не менее 0,2 м3/ч. Мощность ленточного маслонагревателя 4÷8 кВт (по требованию Заказчика). Давление на выходе 0,4÷0,6 МПа, что обеспечивает возможность доливки (заливки) масла в высоковольтные вводы. Параметры масла после обработки аналогичны установке ЭТМА УВМ 10-10 У1.
По дополнительному заказу:
- система автоматического поддержания уровня масла в вакуумной камере (САПУВК);
- изготовление установки в автоматическом режиме работы;
- маслопроводы (из МБС резины или гибкие из нержавеющей стали);
- кабель питания;
- фильтры ФЭП (фторопласт-4).
ЭТМА УВМ 10-0,2/60 У1
Установка по назначению и параметрам аналогична установке ЭТМА УВМ 10-0,2 У1, но со встроенной ёмкостью в вакуумной камере с объёмом обрабатываемой порции 60 л (по требованию заказчика с объёмом от 25 до 200 л). Двухкаскадная вакуумная камера. Счётчик расхода жидкости.
По дополнительному заказу:
- система автоматического поддержания уровня масла в вакуумной камере (САПУВК);
- изготовление установки в автоматическом режиме работы;
- маслопроводы (из МБС резины или гибкие из нержавеющей стали);
- кабель питания;
- фильтры ФЭП (фторопласт-4).
ЭТМА УВМ 10-0,1 У1
Установка по назначению и параметрам аналогична установке ЭТМА УВМ 10-0,2 У1, но производительностью 0,1 м3/ч. Двухкаскадная вакуумная камера. Счётчик расхода жидкости. Мощность маслонагревателя 2÷6 кВт.
По дополнительному заказу:
- маслопроводы (из МБС резины или гибкие из нержавеющей стали);
- кабель питания;
- фильтры ФЭП (фторопласт-4).
ЭТМА УВМ 10-0,1А У1
Установка по назначению, конструкции, характеристикам и параметрам масла после обработки аналогична установке ЭТМА УВМ 10-0,1 У1. Двухкаскадная вакуумная камера. Счётчик расхода жидкости. Установка работает в ручном, полуавтоматическом и автоматическом режимах. Управление установкой осуществляется через программируемый контроллер. Схемная визуализация и визуализация управления на терминале.
Исполнения установки:
- Исполнение А2 — с сенсорной панелью управления (монохромный терминал);
- Исполнение А3 — с сенсорной панелью управления (цветной терминал).
По дополнительному заказу:
- маслопроводы (из МБС резины или гибкие из нержавеющей стали);
- кабель питания;
- фильтры ФЭП (фторопласт-4).
