Установка ЭТМА УВМ 15-10/25(-70)М У1 используется при монтаже, ремонте и эксплуатации герметичных трансформаторов, баки которых выдерживают давление 26 Па. Установка может быть использована для вакуумирования баков электрических аппаратов и герметичных вакуумных систем большого объёма (например, при сушке и регенерации твёрдой изоляции методом разбрызгивания).

Условия эксплуатации, сертификация

Установка ЭТМА УВМ 15-10/25(-70)М У1 изготавливается по ТУ У 29.2-04624312-026-2001. Имеет сертификат соответствия в системе сертификации УкрСЕПРО Украины. Сертифицирована на  соответствие требованиям «Технического регламента о безопасности машин и оборудования», утверждённого Постановлением Правительства РФ № 753 от 15.09.2009 г.  Имеет  декларацию о соответствии требованиям технических регламентов Таможенного союза (ЕАС) ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 004/2011 «О безопасности низковольтного оборудования». Изготавливается по системе обеспечения качества в соответствии с ISO 9001.

• Вид климатического исполнения – У1 по ГОСТ 15150-69.
• Средний срок службы – не менее 10 лет, гарантийный срок – 1 год.
• Обслуживающий персонал – 1 человек.
• Экобезопасность – по ГОСТ 12.1.005-88.
• Пожаробезопасность – по ГОСТ 12.1.004-91.
• Электробезопасность – по ГОСТ 12.2.007.0-75.

Комплект поставки

Комплект поставки установок приведен в табл. 2

Таблица 2

Особенности конструкции

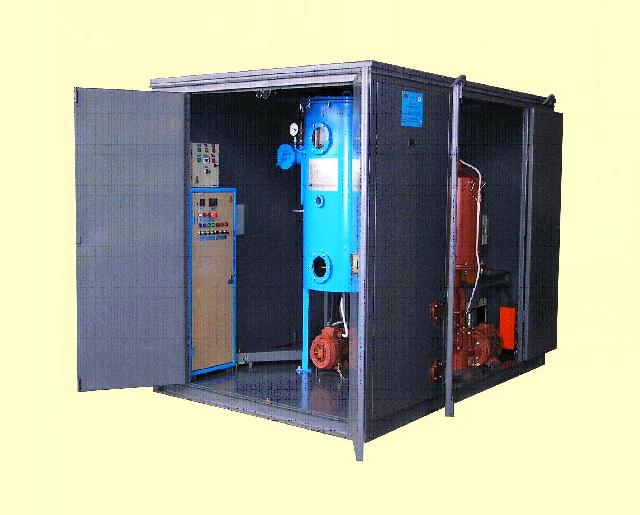

Установка ЭТМА УВМ 15-10/25(-70)М У1 выполнена в виде металлического контейнера, внутри которого смонтировано оборудование и предусмотрено место оператора. Оригинальная конструкция безинерционного нагревателя с пропиткой активной части электроизоляционным лаком и последующей термообработкой обеспечивает хорошую влагостойкость и высокие изоляционные характеристики межвитковой изоляции, что исключает перегрев и термическое разложение масла. Секционирование нагревателя позволяет включать его на необходимый режим мощности: 40, 80, 120,160 кВт (2x40 кВт и 1x80 кВт).

В установке ЭТМА УВМ 15-10/25(-70)М У1 обеспечена трёхступенчатая система фильтрации. Дополнительный комплект фильтроэлементов поставляется с каждой установкой в ЗИП. Система защит и автоматики предусматривает автоматическое отключение установки при отсутствии потока масла, при перегреве маслонагревателя, одновременно при этом подаётся звуковой сигнал. В установке предусмотрено реле чередовании фаз.

Оригинальная конструкция двухкаскадной вакуумной камеры с применением новой высокоэффективной насадки обеспечивает производительность установки до 10 м^З/час. При помощи регулирующих вентилей и счётчика, которым может комплектоваться установка по желанию заказчика, плавно устанавливается необходимая производительность от 0 до 25 м^З/час.

В вакуумной системе предусмотрен патрубок, который позволяет подключать ее для вакуумирования трансформаторов и других аппаратов.

Отличительные особенности установки ЭТМА УВМ 15-10/25(-70)М У1

1. Вакуумное оборудование

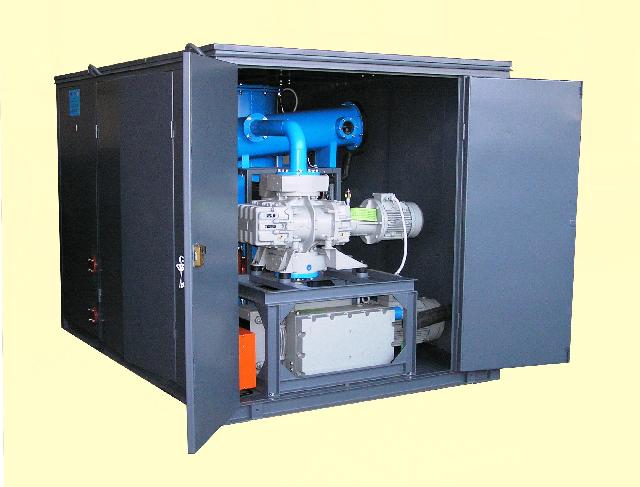

   В установке ЭТМА УВМ 15-10/25(-70)М У1 используется вакуумное оборудование западно-европейских производителей: насос Рутса производительностью 555 л/с (что больше отечественного аналога на 10%), и вакуумный насос производительностью 150-180 л/с. Насос Рутса имеет байпасную систему, которая обеспечивает автоматическое включение его после достижения давления в ловушке вымораживания 45 mbar (4,5 кПа).Вакуумные насосы имеют пониженный уровень шума и вибрации. Насосы не требуют специальной системы охлаждения, которая обязательна для аналогов отечественного производства.

2. Ловушка вымораживания

   Установка ЭТМА УВМ 15-10/25(-70)М У1 комплектуется ловушкой вымораживания, которая:
   • позволяет увеличить производительность установки, выступая как дополнительный селективный насос водяных паров;
   • обеспечивает защиту вакуумных насосов от влаги, при этом позволяет обрабатывать трансформаторные масла с влагосодержанием до 100% насыщения его влагой;
   • обеспечивает сушку твёрдой изоляции силовых трансформаторов.

   Для получения температуры ниже минус 70ºС на поверхности вымораживания охладителя ловушки используется автономное холодильное оборудование. При этом нет необходимости применения расходных материалов, а именно: хладагентов (сухого льда, жидкого азота) и ацетона. Также в охладителе увеличена площадь поверхности вымораживания охладителя до 6,1 м² (против 1,35 м² в установках серии «ЭТМА Иней»).

   Специальная спирально-витковая конструкция поверхности вымораживания обеспечивает увеличение её площади на протяжении времени сушки твёрдой изоляции. Такая конструкция охладителя обеспечивает сокращение времени сушки твёрдой изоляции не менее чем на 20%. Размораживание охладителя: автоматическое без вскрытия фланцевых соединений корпуса, время размораживания — не более 1 часа.

   Экономия затрат только вследствие исключения использования (приобретения, транспортирования и хранения) расходных материалов на сушку одного трансформатора составляет порядка 2 тыс. долл. США. Полная экономия затрат на сушку одного трансформатора составляет 4–5 тыс. долл. США.

3. Маслонасосы и маслонагреватель

   В установке используются герметичные маслонасосы, обеспечивающие производительность в режиме дегазации до 10 м³/ч, в режиме нагрева до 25 м³/ч. В сочетании с маслонагревателем суммарной мощностью 160 кВт  установка обеспечивает прогрев твёрдой изоляции, в том числе её регенерацию методом разбрызгивания.

Характеристики установки

Характеристики установки приведены в табл. 3.

Таблица 3
