Установки МЦУ предназначены для очистки от механических примесей и влаги минеральных (трансформаторного, кабельного, турбинного, индустриального и др.) и синтетических масел, а также других электроизоляционных жидкостей.

Необходимо извлечение сорбентов

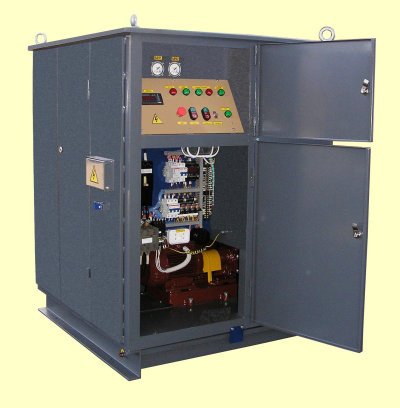

ЭТМА МЦУ-4 У1
Установка с производительностью в режиме сушки, нагрева и фильтрации 3,6 м3/ч, мощность нагревателя 35 кВт, давление масла на выходе 0,25 МПа. Параметры масла после обработки: массовое влагосодержание не более 10 г/т, класс чистоты по ГОСТ 17216 не хуже 11 (тонкость фильтрации 5÷20 мкм, по требованию Заказчика), массовое содержание механических примесей не более 10÷20 г/т. Комплектация сорбентами: два адсорбера массой цеолита NaA 2х65 кг. Средний расчётный ресурс работы установки до регенерации сорбента не менее 390 т масла.

ЭТМА МЦУ-4Ц У1
Двухблочная установка, состоящая из блока МЦУ-4 и высокооборотной центрифуги СОГ-933К1 (СОГ-933КТ1). Центрифуга позволяет удалить не растворённую влагу и механические примеси, что значительно увеличивает ресурс фильтрующих элементов установки.

Блок ЭТМА МЦУ-А У1
Блок из двух адсорберов с оксидом алюминия Al2O3 по 65 кг каждый. Применяется дополнительно к установкам ЭТМА МЦУ-4 У1 (ЭТМА МЦУ-4Ц У1), что дополнительно позволяет улучшить тангенс диэлектрических потерь масла.

Блок ЭТМА МЦУ-С У1
Блок из двух адсорберов с силикагелем КСКГ по 65 кг каждый. Применяется дополнительно к установкам ЭТМА МЦУ-4 У1 (ЭТМА МЦУ-4Ц У1), что дополнительно позволяет снизить кислотное число путем удаления продуктов окисления из масла.

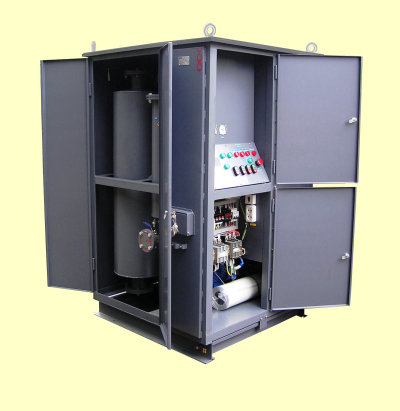

ЭТМА МЦУ-2 У1
Установка производительностью 3,6 м3/ч. Параметры масла после обработки аналогичны установке ЭТМА МЦУ-4 У1. Мощность ленточного маслонагревателя 90 кВт, обеспечивающего прогрев трансформаторов. Давление масла на выходе 0,25 МПа. Комплектация сорбентами: адсорберы с массой цеолита NaA 180 кг. Средний расчётный ресурс работы установки до регенерации сорбента не менее 540 т масла.

ЭТМА МЦУ-Н180 У1
Установка, работающая в двух режимах:
адсорбционной сушки, нагрева, фильтрации с производительностью 3,6 м3/ч (аналог — установки ЭТМА МЦУ-4 У1, ЭТМА МЦУ 4Р-N У1 и др.);
перекачки, нагрева, фильтрации с производительностью до 25 м3/ч (аналог — установка ЭТМА НТМЛ-160М У1).
Общая мощность двух маслонагревателей 2×90=180 кВт. Комплектация сорбентами: два адсорбера с общей массой цеолита NaA 200 кг. Средний расчётный ресурс работы установки до регенерации сорбента не менее 600 т масла.

Примечание

Возможна поставка других модификаций установок:

- установка ЭТМА МЦУ-4С У1, состоящая из блока МЦУ-4 и блока МЦУ-С;
- установка ЭТМА МЦУ-4А У1, состоящая из блока МЦУ-4 и блока МЦУ-А;
- установка ЭТМА МЦУ-4СА У1, состоящая из блока МЦУ-4, блока МЦУ-С и блока МЦУ-А;
- аналогично возможна комплектация установок ЭТМА МЦУ-4ЦС У1, ЭТМА МЦУ-4ЦА У1 и ЭТМА МЦУ-4ЦСА У1.

Без извлечения сорбентов

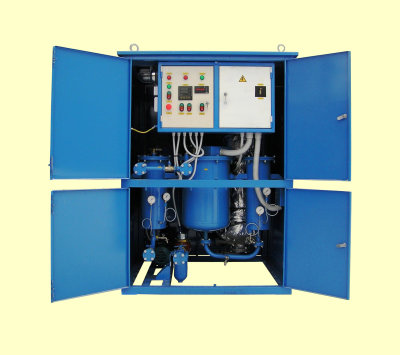

ЭТМА МЦУ 4Р-N У1
Установка с производительностью в режиме сушки, нагрева и фильтрации 3,6 м3/ч, мощность нагревателя 35 кВт, давление масла на выходе 0,25 МПа. Параметры масла после обработки аналогичны установке ЭТМА МЦУ-4 У1. Комплектация сорбентами: адсорбер с массой цеолита NaA 100 кг. В адсорбере расположены нагреватели, которые при дополнительном использовании установки ЭТМА МЦУ 4Р-БР У1 (поставляется по отдельному заказу) обеспечивают регенерацию сорбента без извлечения его из адсорбера. Средний расчётный ресурс работы установки до регенерации сорбента не менее 300 т масла.

Блок ЭТМА БС-С У1
Блок из двух адсорберов с силикагелем КСКГ по 100 кг каждый, что дополнительно позволяет снизить кислотное число путем удаления продуктов окисления из масла. В адсорберах установлены нагреватели, что, с использованием установки ЭТМА МЦУ 4Р-БР У1, позволяет производить регенерацию сорбента без извлечения его из адсорберов.

Блок ЭТМА БС-А У1
Блок из двух адсорберов с оксидом алюминия Al2O3 по 100 кг каждый, что дополнительно позволяет улучшить тангенс угла диэлектрических потерь масла. В адсорберах установлены нагреватели, что, с использованием установки ЭТМА МЦУ 4Р-БР У1, позволяет производить регенерацию цеолита без извлечения его из адсорберов.

ЭТМА МЦУ-7 У1
Установка производительностью 1,5÷3,6 м3/час, обеспечивающая сушку, фильтрацию и, при дополнительной комплектации адсорберов Al2O3, КСКГ регенерацию масел. Установка оснащена двумя адсорберами (масса сорбента 2х35=70 кг), обеспечивающими регенерацию сорбента в адсорберах (без снятия их с установки и извлечения адсорбента) токами высокой частоты с использованием блока ЭТМА БРПС, поставляемого по отдельному заказу. Средний расчётный ресурс работы установки до регенерации увлажнённого сорбента не менее 210 т масла.
