Комплексные установки для обработки трансформаторного масла ЭТМА УВМ и ЭТМА ФСМ

Установки УВМ для термовакуумной обработки трансформаторного, кабельного, турбинного, индустриального и других масел с целью удаления газов, воды и механических примесей.

ЭТМА УВМ 10-10Л У1

Двухблочная установка, состоящая из блока УВМ 10-10 и низкотемпературной ловушки вымораживания от установки «ЭТМА Иней-4 У1». При дополнительном использовании вакуумного насоса АВЗ-180 (или блока вакуумного БВ-1, БПР) обеспечивает сушку твёрдой изоляции (функции установки «ЭТМА Иней-4 У1»). Соединение блока УВМ 10-10 и ловушки выполняется гибким вакуумпроводом, входящим в комплект поставки. Параметры масла после обработки аналогичны установке ЭТМА УВМ 10-10 У1.
По дополнительному заказу:

    фильтры ФЭП (фторопласт-4);
    нагреватель мощностью 200, 240 кВт;
    утеплённый вагон.

ЭТМА УВМ 10-10М У1

Трёхблочная установка, состоящая из блока УВМ 10-10, ловушки вымораживания от установки «ЭТМА Иней-4 У1» и блока предварительного разрежения на базе вакуумного насоса АВЗ-180 (БВ-1, БПР), что дополнительно позволяет выполнять сушку твёрдой изоляции (функции установок серии «ЭТМА Иней»). Соединение блоков выполняется гибкими вакуумпроводами, входящими в комплект поставки.
Параметры масла после обработки аналогичны установке ЭТМА УВМ 10-10-У1. Параметры установки при сушке твёрдой изоляции аналогичны установке «ЭТМА Иней-4 У1».
По дополнительному заказу:

    фильтры ФЭП (фторопласт-4);
    нагреватель мощностью 200, 240 кВт;
    утеплённый вагон.

ЭТМА УВМ 10-10/25(-70)Л У1

Установка ЭТМА УВМ 10-10 У1 со встроенной низкотемпературной ловушкой вымораживания (на базе автономного холодильного агрегата), не требующей расходных материалов (двуокись углерода, ацетон, жидкий азот). Увеличенная поверхность вымораживания ловушки значительно сокращает затраты и время при сушке твёрдой изоляции. При дополнительном использовании вакуумного насоса АВЗ-180 (или блока вакуумного БВ-1, БПР) установка обеспечивает сушку твёрдой изоляции (функции установок «ЭТМА Иней-4.1 У1», «ЭТМА Иней-4.1М У1, «ЭТМА Иней-4.2 У1», «ЭТМА Иней-4.2М У1»).
Параметры масла после обработки аналогичны установке ЭТМА УВМ 10-10 У1. Параметры установки при сушке твёрдой изоляции аналогичны установкам «ЭТМА Иней-4.1 У1», «ЭТМА Иней-4.1М У1, «ЭТМА Иней-4.2 У1», «ЭТМА Иней-4.2М У1».
По дополнительному заказу:

    фильтры ФЭП (фторопласт-4);
    нагреватель мощностью 200, 240 кВт;
    утеплённый вагон.

ЭТМА УВМ 10-10/25(-70)М У1

Двухблочная установка, состоящая из установки УВМ 10-10/25(-70)Л У1 и блока предварительного разрежения на базе вакуумного насоса АВЗ-180 (БВ-1, БПР), что дополнительно позволяет выполнять сушку твёрдой изоляции (функции установок «Иней-4.1 У1», «Иней-4.1М У1, «Иней-4.2 У1», «Иней-4.2М У1»). Соединение блоков выполняется гибким вакуумпроводом, входящим в комплект поставки.
Параметры масла после обработки аналогичны установке УВМ 10-10 У1. Параметры установки при сушке твёрдой изоляции аналогичны установкам «Иней-4.1 У1», «Иней-4.1М У1, «Иней-4.2 У1», «Иней-4.2М У1». По дополнительному заказу:

    фильтры ФЭП (фторопласт-4);
    нагреватель мощностью 200, 240 кВт;
    утеплённый вагон.

ЭТМА УВМ 15-10/25(-70)М У1

Моноблочная установка, по функциональному назначению аналогична установке ЭТМА УВМ 10-10/25(-70)М У1 (выполняет функции установок ЭТМА УВМ 10-10 У1, «ЭТМА Иней-4.2М У1», «ЭТМА Иней-7 У1», ЭТМА НТМЛ-160М У1). Масляная часть установки аналогична ЭТМА УВМ 10-10 У1. Вакуумная система установки западно-европейских производителей (насоса Рутса производительностью 550 л/с, и насоса предварительного разрежения производительностью 150 л/с с байпасной системой). Низкотемпературная ловушка вымораживания на базе автономного холодильного агрегата с большей поверхностью вымораживания, не требующая расходных материалов (двуокись углерода, ацетон, жидкий азот), что значительно сокращает затраты и время при сушке твёрдой изоляции. Вакуумная система не требует системы охлаждения и работает в автономном режиме; система обеспечивает автоматическое включение насоса Рутса при давлении 34 мм. рт. ст. Установка с меньшими габаритными размерами и массой, практически отсутствует вибрация, не значительный уровень шума.
Параметры масла после обработки аналогичны установке ЭТМА УВМ 10-10 У1.
Параметры при сушке твёрдой изоляции аналогичны установке «ЭТМА Иней-7 У1».

ЭТМА УВМ-12Б1 У1

Установка в составе трёх блоков: масляного блока БМ с рабочим местом оператора, блока вакуумного БВ-500-Н на базе вакуумного насоса 2ДВН-500 с низкотемпературной ловушкой и блока предварительного разрежения БПР (БВ-1) на базе вакуумного насоса АВЗ-180. Соединение блоков выполняется гибкими вакуумпроводами, входящими в комплект поставки. Установка обеспечивает дегазацию (азотирование), сушку и фильтрацию масел, прогрев силовых трансформаторов (функции установок серии ЭТМА НТМЛ), а также сушку твёрдой изоляции (функции установок «ЭТМА Иней-4 У1», «ЭТМА Иней-4М У1»). Производительность в режиме дегазации (азотирования), сушки и фильтрации до 3 м3/ч, в режиме нагрева и фильтрации не менее 15 м3/ч. Мощность ленточного нагревателя от 80 до 160 кВт (по требованию Заказчика). Давление масла на выходе не менее 0,15 МПа.
Параметры масла после обработки аналогичны установке ЭТМА УВМ 10-10 У1. Параметры установки при сушке твёрдой изоляции аналогичны установкам «ЭТМА Иней-4 У1», «ЭТМА Иней-4М У1».

ЭТМА УВМ-12Б2 У1

Четырехблочная установка в составе: трех блоков установки ЭТМА УВМ-12Б1 У1 и блока циклической подготовки осушенного воздуха с производительностью 150 м3/час. Дополнительно к функциям установки ЭТМА УВМ-12Б1 У1 выполняет подготовку сухого воздуха (функции установки «ЭТМА Суховей-4 У1»), также установка может быть использована для регенерации сорбентов.

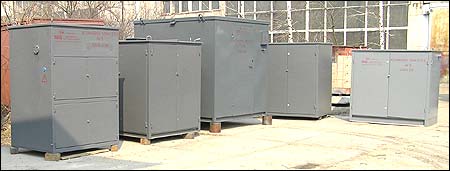

ЭТМА УВМ-12Б3 У1

Установка в составе пяти блоков: четырех блоков установки ЭТМА УВМ-12Б2 У1 и цеолитового блока БЦ, который дополнительно позволяет выполнять адсорбционную сушку масла (функции цеолитовых установок, например, установок серии ЭТМА МЦУ).

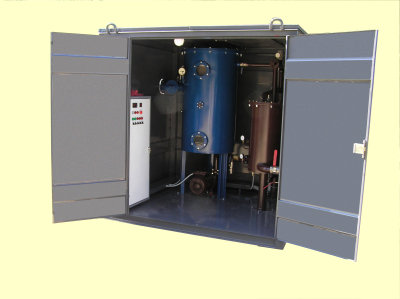

ЭТМА УВМ-14Б У1

Установка в составе трёх блоков: масляного блока БМ с рабочим местом оператора; блока вакуумного БВ-500(-70) в составе вакуумного насоса 2ДВН-500 с низкотемпературной ловушкой (на базе автономного холодильного агрегата), не требующей расходных материалов (двуокись углерода, ацетон, жидкий азот); блока предварительного разрежения БПР-1-2×90 на базе двух вакуумных насосов АВЗ-90. Соединение блоков выполняется гибкими вакуумпроводами, входящими в комплект поставки. Установка обеспечивает дегазацию (азотирование), сушку и фильтрацию масел, прогрев силовых трансформаторов (функции установок серии ЭТМА НТМЛ), а также сушку твёрдой изоляции (функции установок «ЭТМА Иней-4.1 У1», «ЭТМА Иней-4.1М У1», «ЭТМА Иней-4.2 У1», «ЭТМА Иней-4.2М У1»). Производительность в режиме дегазации (азотирования), сушки и фильтрации 6-10 м3/ч, в режиме нагрева и фильтрации не менее 20 м3/ч. Мощность ленточного нагревателя 80, 160, 200 и 240 кВт (по требованию Заказчика). Давление масла на выходе не менее 0,15 МПа. Параметры масла после обработки аналогичны установке ЭТМА УВМ 10-10 У1. Параметры установки при сушке твёрдой изоляции аналогичны установкам «ЭТМА Иней-4.1 У1», «ЭТМА Иней-4.1М У1», «ЭТМА Иней-4.2 У1», «ЭТМА Иней-4.2М У1».
По дополнительному заказу:

    фильтры ФЭП (фторопласт-4);
    нагреватель мощностью 200, 240 кВт;
    утеплённый вагон.

ЭТМА УВМ-14Б1 У1

Четырехблочная установка в составе: трех блоков установки УВМ-14Б У1 и блока непрерывной подготовки осушенного воздуха с производительностью 150 м3/ч с постоянным контролем точки росы. Дополнительно к функциям установки УВМ-14Б У1 выполняет подготовку сухого воздуха (функции установки «Суховей-5 У1»), а также установка может быть использована для регенерации сорбентов.
По дополнительному заказу:

    фильтры ФЭП (фторопласт-4);
    нагреватель мощностью 200, 240 кВт;
    утеплённый вагон.

ЭТМА УВМ-14Б2 У1

Установка в составе пяти блоков: четырех блоков установки УВМ-14Б1 У1 и адсорбционного блока БС-N (БС-C, БС-А), который дополнительно позволяет выполнять адсорбционную сушку масла (функции цеолитовых установок, например, установок серии МЦУ). По дополнительному заказу возможна поставка 2-х или 3-х адсорбционных блоков.
По дополнительному заказу:

    фильтры ФЭП (фторопласт-4);
    нагреватель мощностью 200, 240 кВт;
    утеплённый вагон.

ЭТМА УВМ-5 У1

Установка, технологическая часть которой размещена в контейнере. Предусмотрено место для оператора. Производительность в режиме дегазации (азотирования), сушки и фильтрации 2-6 м3/ч, в режиме нагрева и фильтрации не менее 6 м3/ч. Мощность ленточного нагревателя 160 кВт. Давление на выходе не менее 0,15 МПа. Параметры масла после обработки аналогичны установке ЭТМА УВМ 10-10 У1. Оснащена низкотемпературной ловушкой вымораживания и при дополнительном использовании вакуумного насоса АВЗ-180 (или блока вакуумного БВ-1) обеспечивает сушку твёрдой изоляции (выполняет функции установки «ЭТМА Иней-4 У1»).

ЭТМА УВМ-5М У1

Установка в составе установки ЭТМА УВМ-5 У1 и блока предварительного разрежения БВ-1 на базе вакуумного насоса АВЗ-180. Параметры масла после обработки аналогичны установке ЭТМА УВМ 10-10 У1. Обеспечивает сушку твёрдой изоляции.

Установки ФСМ адсорбционной сушки, нагрева, перекачки и фильтрации трансформаторного масла

ЭТМА ФСМ-2 У1

Двухблочная установка, состоящая из блока обработки масла МЦУ-2, предназначенного для сушки, нагрева и фильтрации масел (в том числе прогрева трансформаторов), и блока подготовки сорбента ПС-1А. Для регенерации сорбента необходимо его извлечение из блока МЦУ-2 и засыпка в блок ПС-1А. Параметры масла после обработки аналогичны установке ЭТМА МЦУ-2 У1. Средний расчётный ресурс работы установки до регенерации сорбента не менее 540 т масла.

ЭТМА ФСМ-2Р У1

Двухблочная установка, состоящая из блока обработки масла МЦУ-2 и блока регенерации БР. Блок регенерации БР осуществляет регенерацию увлажнённого сорбента непосредственно в теплоизолированных адсорберах блока МЦУ-2 путём продувки его горячим воздухом с последующим охлаждением сухим воздухом. Блок БР также обеспечивает циклическую подготовку сухого, в том числе подогретого сухого воздуха. Параметры масла после обработки аналогичны установке ЭТМА МЦУ-2 У1. Средний расчётный ресурс работы установки до регенерации сорбента не менее 540 т масла.

ЭТМА ФСМ-4 У1

Двухблочная установка для адсорбционной сушки, нагрева и фильтрации масел, состоящая из блока обработки масла МЦУ-4 и блока подготовки сорбента ПС-1А, который обеспечивает регенерацию увлажнённого сорбента. Для регенерации сорбента необходимо его извлечение из блока МЦУ-4 и засыпка в блок ПС-1А. Средний расчётный ресурс работы установки до регенерации сорбента не менее 390 т масла.

ЭТМА ФСМ-4Р У1

Двухблочная установка для адсорбционной сушки, нагрева и фильтрации масел, состоящая из блока обработки масла МЦУ-4 и блока регенерации сорбента БР. Блок регенерации БР осуществляет регенерацию увлажнённого сорбента непосредственно в теплоизолированных адсорберах блока МЦУ-4 путём продувки его горячим воздухом с последующим охлаждением сухим воздухом. Блок БР также обеспечивает циклическую подготовку сухого, в том числе подогретого сухого, воздуха. Средний расчётный ресурс работы установки до регенерации сорбента не менее 390 т масла.

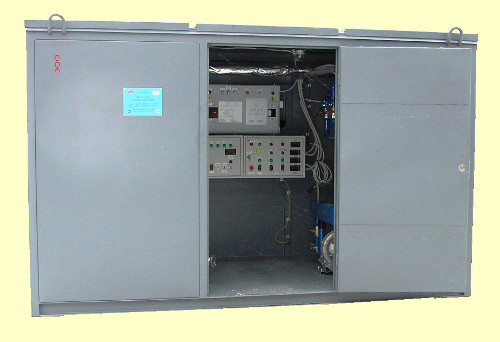

ЭТМА ФСМВ-110 У1

Комплекс для обработки трансформаторного масла (параметры масла после обработки аналогичны установке ЭТМА МЦУ-4 У1) и подготовки сухого воздуха (до точки росы не выше минус 50°С). Обеспечивает выполнение функций установок серии ЭТМА МЦУ, маслонагревателя (ЭТМА НТМЛ-160М У1), блока регенерации сорбента, установок серии «ЭТМА Суховей». Предназначен для выполнения работ при монтаже, ремонте и эксплуатации трансформаторов напряжением до 110 кВ включительно. Средний расчётный ресурс работы установки до регенерации сорбента не менее 600 т масла.

ЭТМА ФСМВ-110М У1

Комплекс ЭТМА ФСМВ-110 У1, дополненный блоком из двух адсорберов, заполненных силикагелем КСКГ (или окисью алюминия Al2O3 и силикагелем КСКГ), позволяющим производить регенерацию масел (выполнять очистку масел от продуктов старения и окисления). Средний расчётный ресурс работы установки до регенерации сорбента не менее 600 т масла.
